“卡脖子”？島津VOCs檢測方案助您打造芯片生產的潔凈安全艙
發布時間:2022-03-17 閱讀次數：621次
導讀
《科技日報》曾報道的35項“卡脖子”技術清單中，芯片作為中國的心病，位列于光刻機之后，排名第二位。自此，解決“卡脖子”，生產制造高性能芯片引發持續關注。目前，網絡媒體有報道，國外先進的芯片量產精度為5納米，我國只有12納米，尚存在一定的差距。如今，在芯片的生產工藝過程中，高等級潔凈度的無塵車間對芯片的生產至關重要。細菌、靜電、粉塵、有害氣體等均會直接影響到芯片的質量與壽命，其中揮發性有機物（VOCs）就是重要的有害物之一?，F(xiàn)在，島津帶來VOCs檢測方案，為您打造芯片生產的潔凈環境助力！
VOCs的定義
VOCs（volatile organic compounds）即揮發性有機物，不同國家和組織給出的定義不同，我國環保部2014年給出的定義：VOCs是指在標準狀況下，飽和蒸氣壓較高、沸點較低、分子量小、常溫常壓下易揮發的有機化合物，包括烷烴、芳香烴、氯代烴、醛類、酮類等。
VOCs對芯片的危害

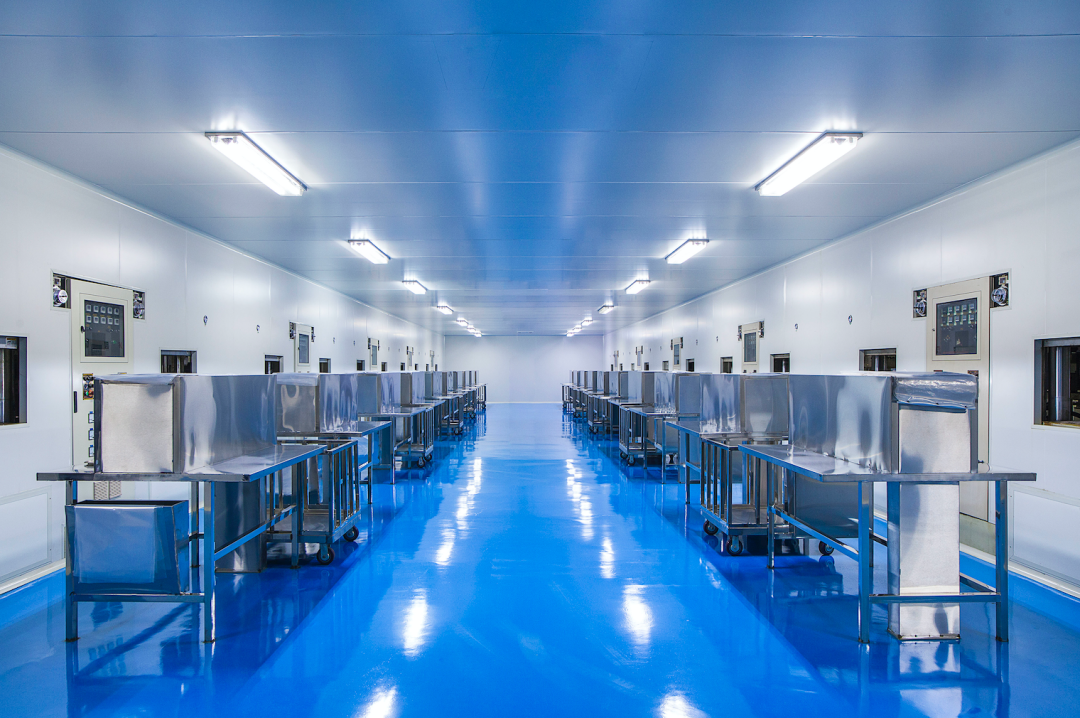

無塵車間是指將一定空間范圍內的空氣微粒子、有害空氣、細菌等污染物排除，并將室內溫度、潔凈度、氣流分布和靜電等控制在某一范圍內的房間。好的無塵車間不僅能節省能源、降低運行成本、降低人力投入，而且可以給生產提供安全可靠的保證。
芯片生產過程中對于生產環境的空氣潔凈度非常挑剔，就算是一粒小小的粉塵，粘在芯片上都可能造成短路，進而直接影響成品率。粉塵的危害尚且如此，空氣中的VOCs就更不用說了。因此對芯片生產車間（即無塵車間）內VOCs 的檢測是非常有必要的。
要?jiǎng)?chuàng)造高潔凈度的空氣環境，得通過什么手段來實現空氣環境檢測呢?
無塵車間VOCs監測方案
無塵車間VOCs檢測主要依據環境標準HJ759《環境空氣 揮發性有機物的測定 罐采樣/氣相色譜-質譜法》，采用大氣濃縮儀+GCMS進行測定。首先將采樣罐放置到無塵車間的采樣點，待樣品采集完畢，將采樣罐連接到大氣濃縮儀自動進樣裝置上，樣品中的VOCs經大氣濃縮儀除H2O、CO2、N2、O2后富集進入GCMS進行測定。

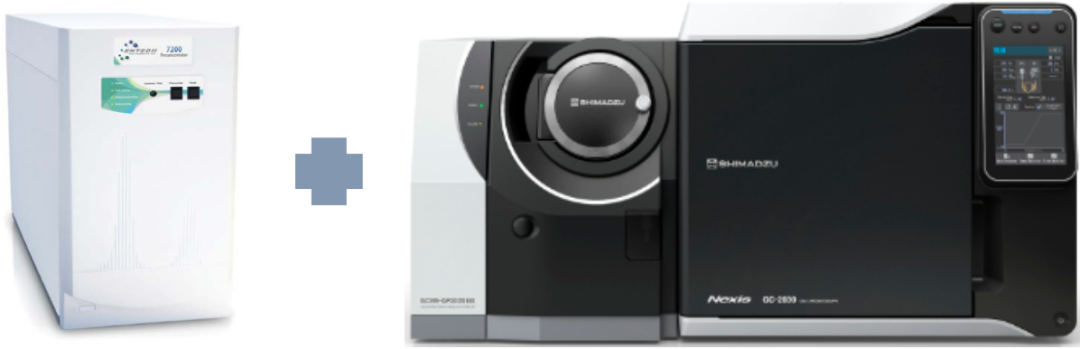

大氣濃縮儀+GCMS-QP2020 NX
島津GCMS-QP2020 NX 氣相色譜質譜儀搭載超強高效雙渦輪分子泵，每秒抽速達400 L，可以短時間實現高真空，助力高效分析。同時GCMS-QP2020 NX 具有良好的兼容性，可以和不同類型的大氣濃縮儀（液氮制冷型、電子制冷型、吸附劑型、低溫與吸附劑混合型）進行聯機，對無塵車間的VOCs進行檢測。
當取樣體積400 mL，64種VOCs檢出限為0.007-0.171 μg/m3（檢出限按照3倍信噪比計算方式得到），滿足無塵車間VOCs檢測需求。

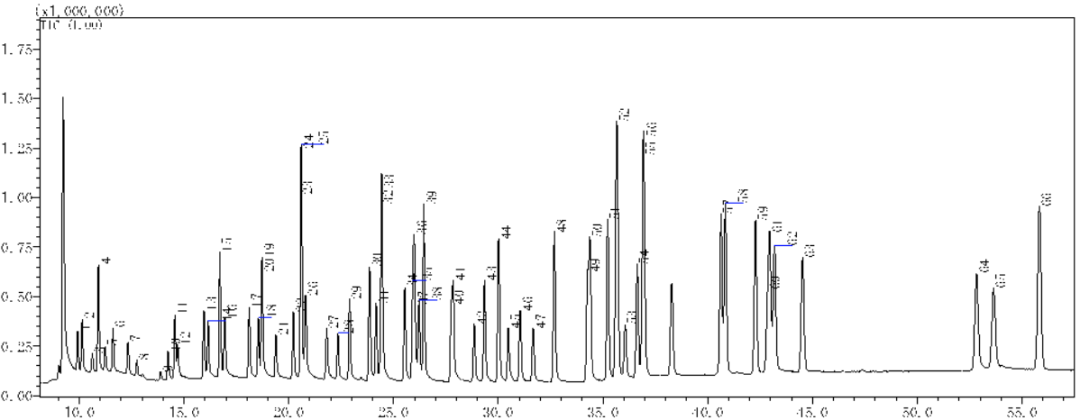

64種 VOCs標準氣體和3種內標氣體色譜圖
（10 nmol/mol）

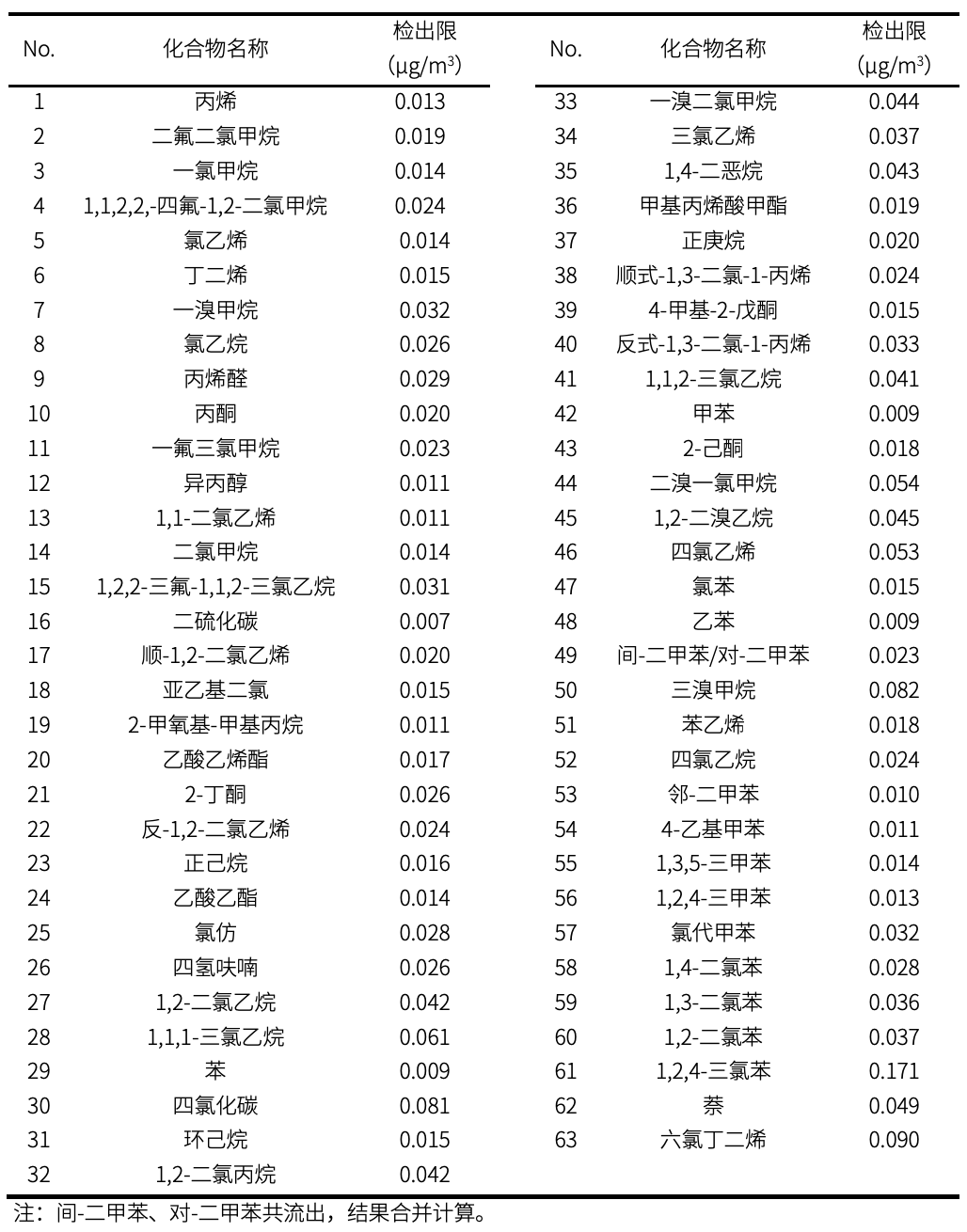

64種VOCs組分檢出限
不同場所VOCs檢測方案
目前島津公司已經開發了多套環境空氣中VOCs檢測方法，可以滿足不同場所（城市環境空氣、企業廠界邊界等）VOCs離線或在線監測的需求，詳見環境空氣中揮發性有機物檢測方案。
結語
為了減少VOCs對芯片生產的影響，芯片生產車間-無塵車間VOCs組分的檢測受到越來越多的關注，島津公司始終秉承“為了人類和地球的健康”的經營理念，開發了空氣VOCs檢測方案，致力從源頭上解決無塵車間內VOCs檢測問題，為芯片的生產環境保駕護航。
本文內容非商業廣告，僅供專業人士參考。
