我們在進行LC平時維修維護時，經常會接觸到各種電路板，像主板、電源板、傳感器板，集成接口板等等，只要涉及到電路板，就不得不說說電路板的大敵 — 靜電。
當我們早上起來梳頭時，頭發經常會隨著梳子飄起來；脫衣服的時候經常會聽到噼里pa啦的聲音；握手時，手指剛一接觸到對方便會被電的一哆嗦，這就是靜電。

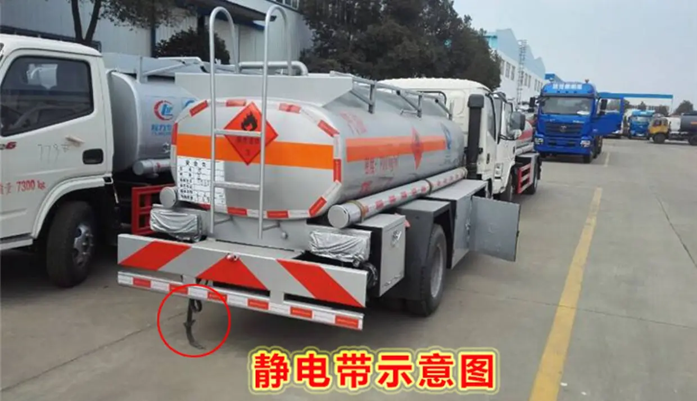

很多人認為這是正?，F(xiàn)象，也都知道在石油化工行業中，因其易燃易爆特性，在其生產、運輸、儲存和使用過程中要防止積聚靜電，比如下圖的運輸易燃易爆油品的油罐車。
如何避免靜電對設備造成損壞

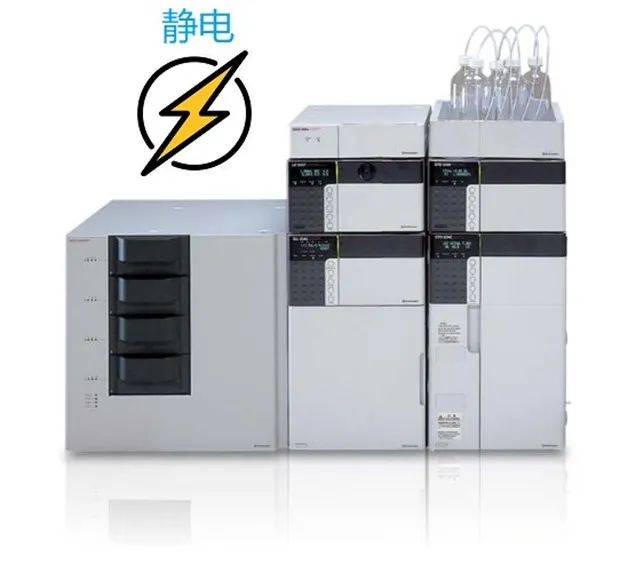

LC等精密儀器在平時維修或我們自行維護時也要注意靜電，靜電其實是高電壓的。
1. 靜電的放電電壓3500V左右時手指可輕微感覺到。
2. 電壓4500V左右時在安靜的環境下可以聽到“pa”聲。
3. 在5000V左右時在較暗的環境下可以看到電光。
4. 在8000V左右時可明顯聽到“pa”聲，而人之所以不怕靜電如此高壓是因?yàn)殡姾缮?，所以放電時電流小時間也短，但對于電路板上的一些元器件來說卻是致命的。
如下圖常見的清灰操作，如果不是島津?qū)I(yè)的工程師進行，很有可能就因靜電導致儀器出現故障。對電路板來說，電路板對靜電敏感器件包含：mos管、集成電路、微控制器、晶振、光耦、二極管、三極管等。例如半導體器件中的每個元件的尺寸很小，制造工藝很先進，同時每個元件對應的寄生電容也非常小，少量的靜電電荷會產生很高的靜電電壓，而且現代PCB（多層板）中每個元件的功率耐量通常很小，所以靜電放電就很容易破壞IC，電路中簡單說哪里電阻大哪里電壓就大，所以對半導體器件來說PN節承擔了大部分電壓，PN結上的熱功率就是它的壓降乘以電流，所以熱損壞就容易發生在PN節上引起PN節擊穿燒毀。
靜電的產生：對用戶和工程師來說干燥摩擦環境會產生靜電，例如最常見的就是衣服（尤其是化纖類）和皮膚摩擦，如果加上干燥的環境那就更易產生靜電。
靜電擊穿的預防：防止靜電的原則是控制靜電的產生和防止靜電的積累。
1. 從環境來說正確地連接地線，保證接地良好，這樣可以隨時將儀器外殼的靜電導入地線。
2. 從人員來說，二次靜電損壞可以由養成良好的習慣來避免，平時盡量不要隨便觸摸儀器內部電路板，而在進行板卡接觸操作前，有條件的可以佩戴去靜電手環，沒有的可以簡單的通過手摸地線相連物品（例如洗手或者手摸暖氣管子利) —用人體接地的方法來暫時解決靜電風險。
因此，專業的人體防靜電手段也就是人體接地、工作地面導電化和安全操作。我們在進行維修維護中只要注意以上所述，就會最大化避免靜電對我們設備造成的二次損壞。
