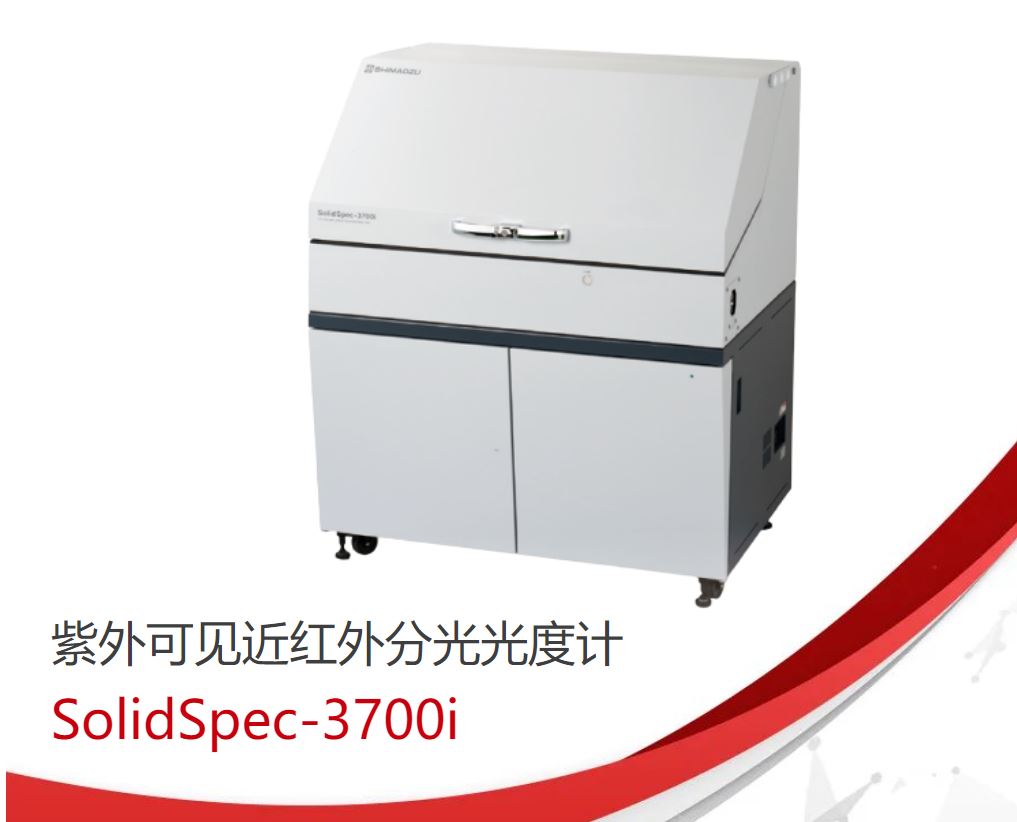

島津 SolidSpec-3700i | 更短波長，更大樣品倉，完美應對光學測試
發布時間:2023-09-22 閱讀次數：570次
高端型分光光度計是材料透過率、反射率等光學性能評價的得力助手。島津紫外分光光度計產品線豐富，從通用型分光光度計到高端大紫外分光光度計一應俱全。SolidSpec-3700i 更是突破創新的紫外分光光度計，特別是針對層出不窮的光伏玻璃、平板玻璃等大尺寸樣品，以及新材料深紫外晶體的研究等，四大特征完美應對各種樣品的光學測試。
特征1：高靈敏度
以積分球作為檢測器單元，并集成了三個檢測器在積分球上，增強測試精度。
通常高端紫外分光光度計在近紅外區使用Pbs檢測器，SolidSpec-3700i 創新的加入了InGaAs檢測器，彌補了Pbs檢測器在700~1800 nm波段的靈敏度不足。
特征2：大型樣品倉和三維光路設計

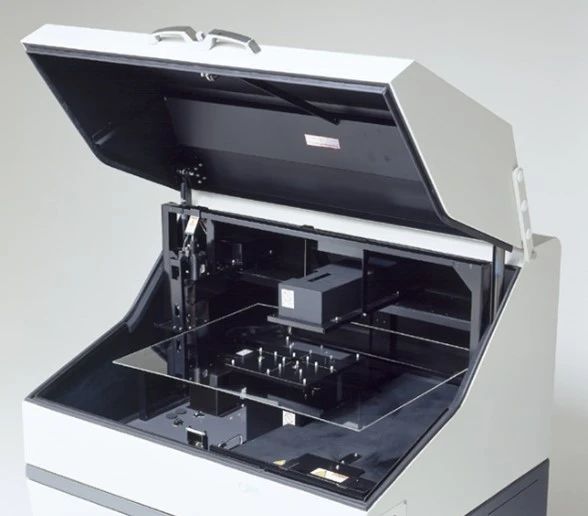

標配大樣品倉，空間大，滿足光伏玻璃等大樣品的直接測量。三維光路設計，樣品可水平放置，實現無損測試。
特征3：短波長測定至165 nm
SolidSpec-3700i DUV 是專門針對深紫外的型號，相比其同系列的SolidSpec-3700i，在光源窗片、檢測器選型等方面都使用了提高深紫外區靈敏度的設計。
圖. 藍線為未開啟N2吹掃時的石英玻璃透過率光譜，紅線為開啟N2吹掃時的光譜圖
特征4：多種多樣的附件，輕松表征樣品
豐富的附件+好的性能，珠聯璧合，才能完美應對光學測試！
SolidSpec-3700i 可以搭配不同角度的絕對反射附件、連續變角度附件、偏振附件、自動X-Y附件等。其中自動X-Y 附件能夠?qū)崿F(xiàn)樣品不同位置的光學性能檢測，附件由軟件控制，可以設置間隔和旋轉角度。

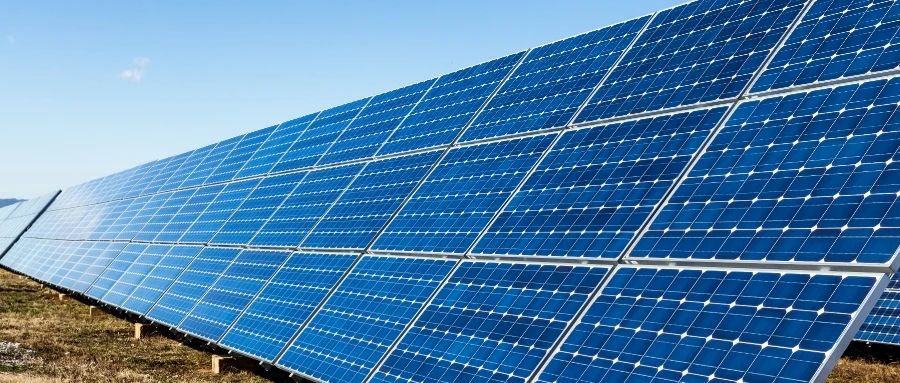

太陽能電池組成多樣，如P型和N型半導體、抗反射膜、透明導電（TCO）膜、玻璃板等。使用自動X-Y附件測定了涂有TCO膜玻璃板的透過率。
在自動X-Y配套軟件里創建測定程序，總共設置了16個位置點，測試項目為透過率，設定了250~2500 nm的波長范圍，程序設定完成后，附件會自動完成測量，無需打開樣品倉移動樣品。其中四個位置點的光譜數據如圖所示。

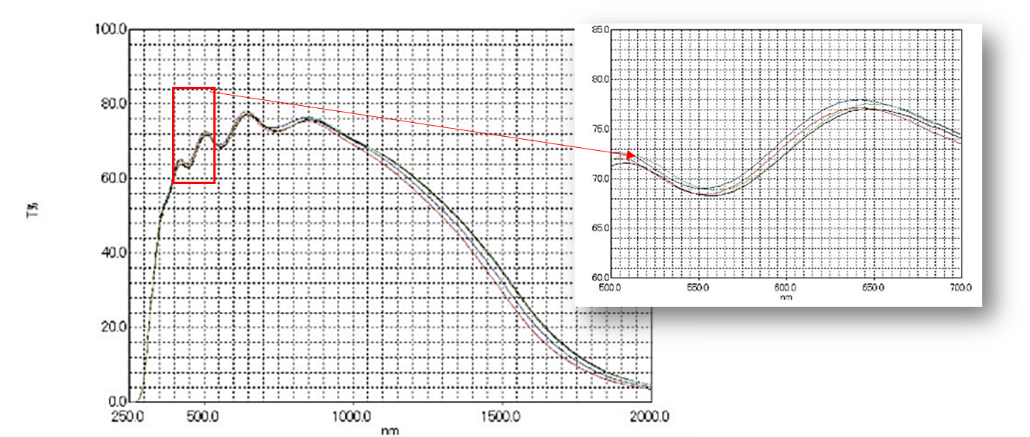

圖.四個測量點的透過光譜
600 nm左右的放大光譜可以看出，不同點的透過率強度不同，選取了600 nm和1500 nm處不同位置的透過率值，如表所示。
表.玻璃板不同位置處的透過率
600 nm波長的透過率分布圖如圖。
圖.600nm波長處的透過率分布
使用高端紫外SolidSpec-3700i系列主機搭配自動X-Y附件，可以高效評估光伏玻璃或其他光伏電池組件。
不僅如此，自動駕駛汽車組件、光學鏡頭、薄膜、深紫外晶體等的光學測試等都可以通過SolidSpec-3700i 完美應對。
