GC-2030分流過濾器的作用
發(fā)布時間:2024-05-31 閱讀次數：461次
導 讀
分流進樣模式是氣相色譜儀使用毛細管色譜柱時最常用的一種進樣方式，在此模式下分流閥會按照設定的分流比始終處于開啟狀態(tài)。主要用于高濃度樣品分析，以防止色譜柱過載或檢測器污染。
首先，了解分流進樣的原理：

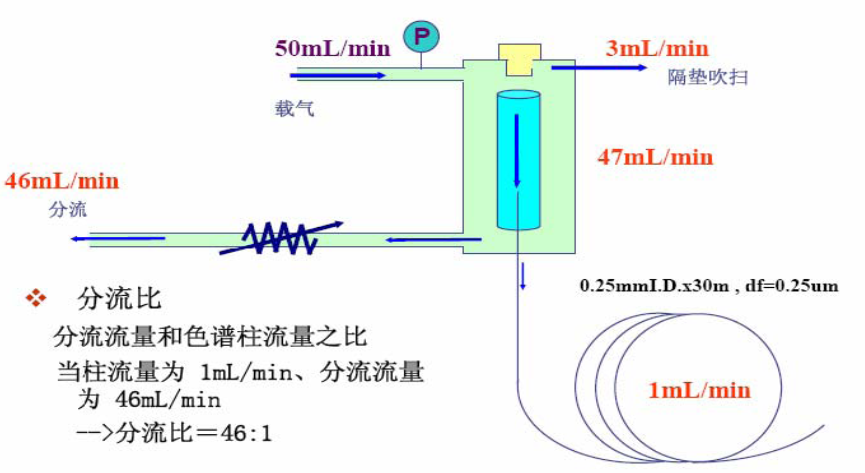

如圖下所示：
進樣口參數關系為：總流量=隔墊吹掃流量+色譜柱流量+分流流量，分流比為分流流量和色譜柱流量之比，例如分流比設定為46，在進樣時樣品通過進樣口被氣化后，1份進到色譜柱，46份進入了分流流路。
在氣相色譜中分析高濃度樣品時，為了防止色譜柱飽和及污染檢測器，設定的分流比一般都比較大，那么被分走的樣品去哪了呢？其實島津的氣相色譜在分流流路上安裝了一個過濾器。該過濾器起到吸附分流流路出來的樣品，防止污染、損壞AFC。
目前島津旗艦氣相色譜儀GC-2030分流出口的過濾器采用可視化窗口，肉眼即能看到該過濾器是否失效，而且可以徒手更換分流過濾器。
接下來，介紹分流過濾器的更換方法：

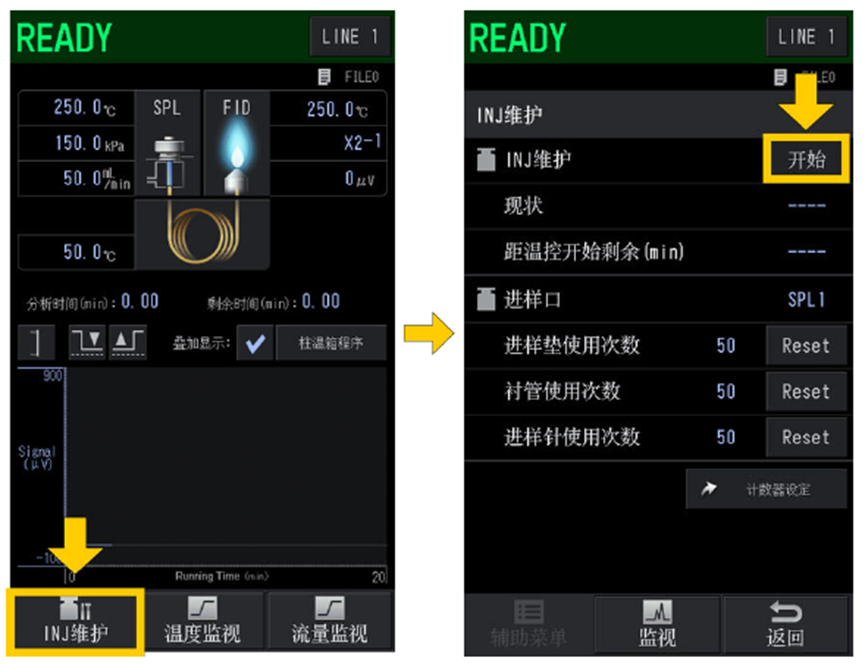

1、按下圖片（主畫面）-[監(jiān)視]-[INJ維護]，再按[開始]，如圖1所示。
圖1
按[開始]，進樣口的溫度將自動下降，變?yōu)榭删S護狀態(tài)后，[開始]變?yōu)閇結束]。

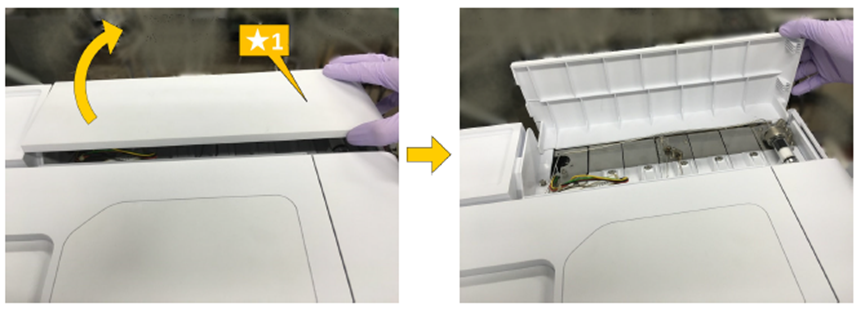

2、打開AFC/APC罩蓋（★1）如圖2所示。
圖2

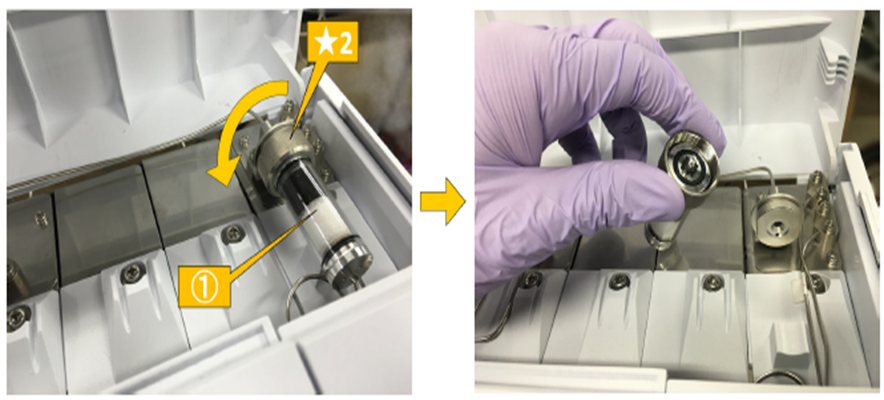

3、逆時針旋轉過濾器螺母（★2），將舊分流過濾器（①）拆下，如圖3所示。
圖3

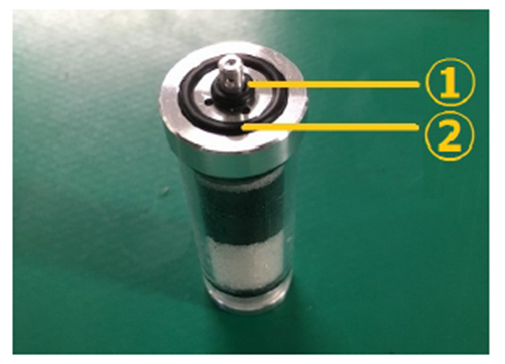

4、確認新的分流過濾器上安裝有2個O型圈，如圖4所示。
圖4

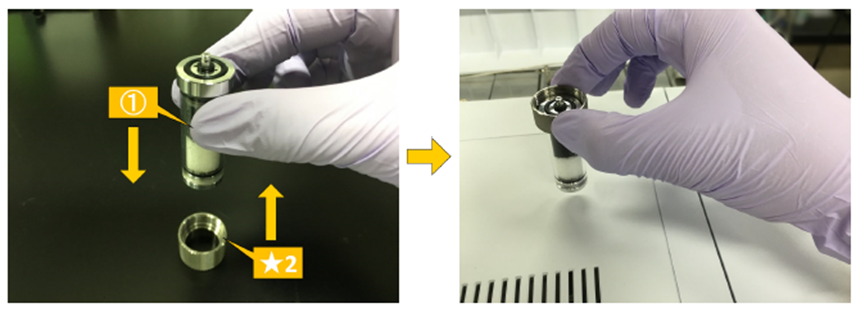

5、在新的分流過濾器（①）上安裝過濾器螺母（★2），如圖5所示。
圖5

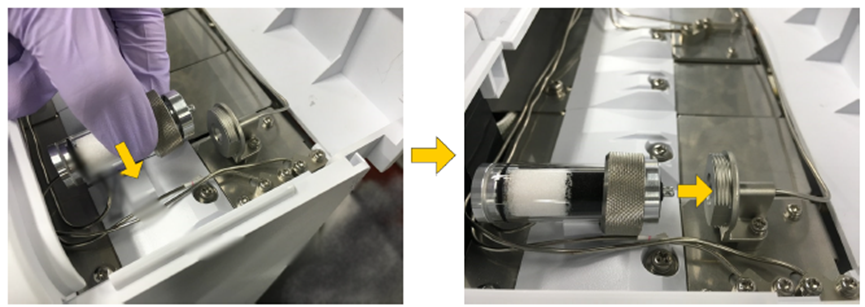

6、將分流過濾器的中心軸穿過過濾器固定塊的孔，然后插到底，如圖6所示。
圖6

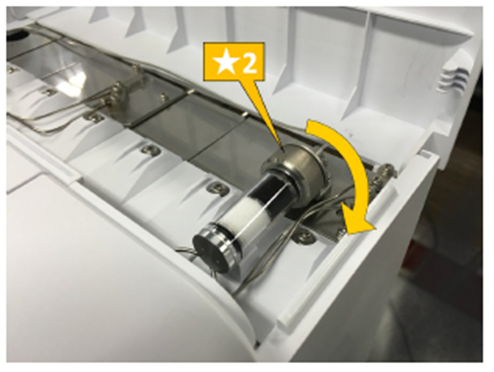

7、順時針旋轉過濾器螺母（★2），固定分流過濾器，如圖7所示。
圖7
8、關閉AFC/APC罩蓋。

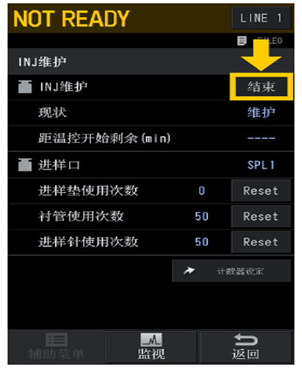

9、在GC的觸摸屏上按下[結束]，自動開始供給載氣，自動開始進行進樣口單元和柱溫箱的溫度控制，如圖8所示。
圖8
最后，強調使用過濾器的注意事項：
儀器在長時間使用后分流過濾器就容易飽和從而失去了吸附效果甚至分流過濾器直接被樣品堵住，造成壓力控制故障，甚至損壞AFC。建議每半年就進行更換，以保證該過濾器不會失效，該分流過濾器貨號為：221-77580-42，如下圖所示。分別為正常的分流過濾器和變色失效的分流過濾器的對比圖。
樣品長時間吸附后，分流過濾器就會出現如上圖所示變黃的現象。小伙伴們在平時使用島津GC-2030的時候，多注意觀察該過濾器是否變色。如果出現變色，記得及時更換，確保儀器良好地運行。
