*目標區域太小，無法用紅外顯微鏡有效測定*

*希望紅外和拉曼測定樣品的同一位置，對有機和無機成分進行詳細分析*

在食品與藥品包裝中，多層薄膜通過組合不同特性的單層薄膜，提供耐熱、抗沖擊、遮光和氧氣阻隔等特性，以保持產品質量。準確解析薄膜中各層材料的成分與厚度對于新薄膜材料研發、質量管控及競品分析非常重要。

顯微紅外光譜法是鑒別多層膜材料的常用方法，常用于識別10 μm及更厚的層；而顯微拉曼光譜具有更高的空間分辨率和低波數分析能力，因此能夠識別10 μm以下的超薄層和具有低波數區域特征峰的無機化合物層。

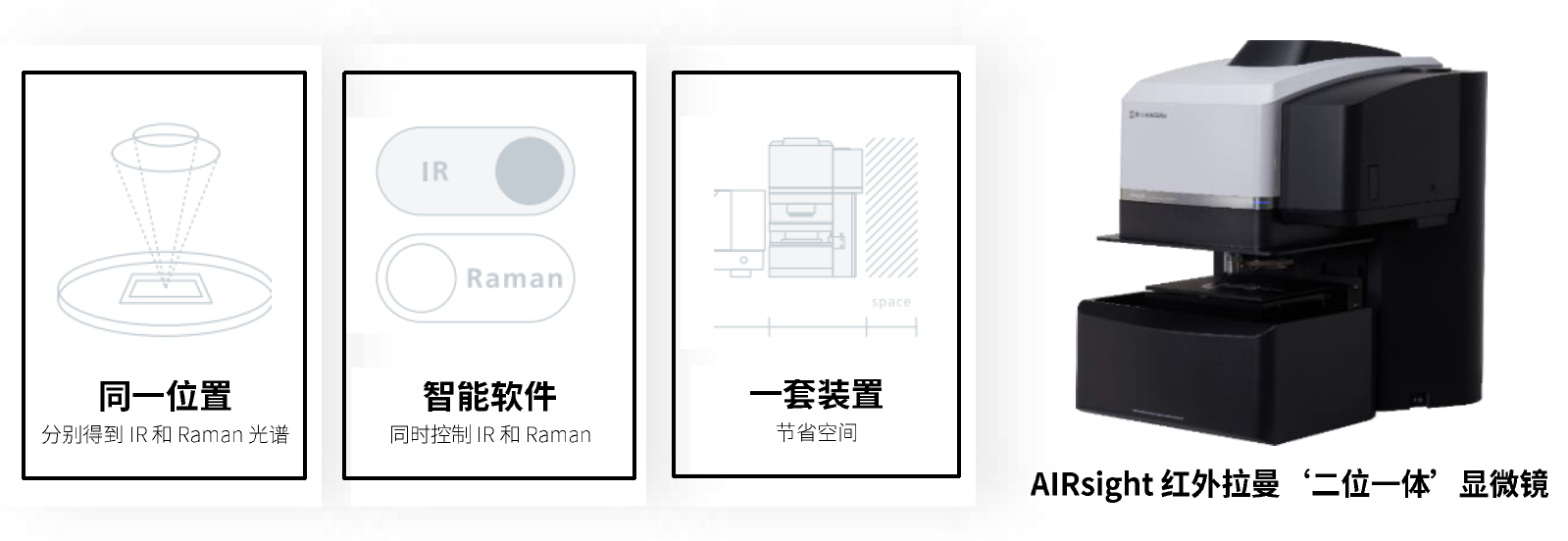

島津AIRsight紅外拉曼顯微鏡能夠在不移動樣品的情況下，對同一微小區域進行原位紅外和拉曼多光譜表征，快速精準分析有機物、無機物及有機無機混合物，顯著提高微區定性分析精度。本文將介紹其在多層膜包裝材料分析中的應用實例。

一實驗方法

樣品：某護發素包裝材料

前處理：使用切片機和金剛石池制備多層膜薄片

所用儀器：島津AIRsight紅外拉曼顯微鏡

二測試結果

1測量多層膜中各層的厚度

AIRsight 標配長度測量功能，能夠測量大視野相機與顯微鏡相機圖像中任意選定兩點間的距離，適用于確定多層膜中各層的厚度。圖 2 展示了通過顯微紅外相機獲取的多層膜截面圖像，結合長度測量功能對該圖像進行分析，可得到各層厚度。結果表明，該多層膜共三層，每層厚度如下所示。

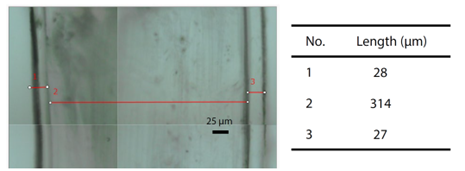

圖2：多層膜圖片及各層長度測量

2顯微紅外光譜：10μm以上有機材料層的快速鑒別

首先，采用顯微紅外透射法對多層膜截面進行mapping成像分析。光闌設置為10 × 30 μm，以2 μm為步長進行mapping測量，隨后使用mapping數據創建化學圖像（圖3）?？赏ㄟ^峰高、峰面積、多變量分析（PCR/MCR）或光譜相似度等方法，從mapping數據創建化學圖像，以直觀展示材料的成分分布。

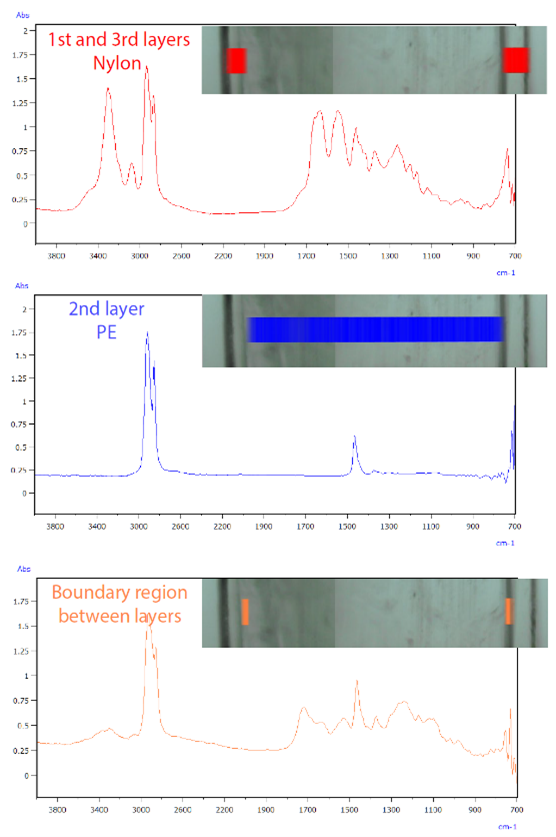

圖3：通過紅外光譜和層間邊界區域識別每層膜的紅外光譜和化學圖像

在本示例中，采用光譜相似度來創建化學圖像。光譜相似度越高，化學圖像中的顏色越深。經分析，第一層和第三層均被識別為尼龍（Nylon），第二層為聚乙烯（PE）。然而，三層之間邊界區域的混合光譜表明可能存在額外的超薄層，但僅憑紅外光譜難以準確識別。

3顯微拉曼光譜：層間邊界區域超薄層（<10μm）及有機無機混合物表征

然后，使用50倍拉曼物鏡對多層膜（第2層和第3層之間）邊界區域進行更高空間分辨率的拉曼mapping線掃描成像，結果見圖4和圖5。除顯微紅外光譜識別出的尼龍（Nylon）和聚乙烯（PE）成分外，顯微拉曼光譜還在邊界區域檢測到聚對苯二甲酸乙二醇酯（PET）和二氧化鈦（TiO₂）的特征峰。由于TiO₂的特征峰位于低波數區域，恰好位于紅外顯微鏡高靈敏度檢測器的檢測范圍之外，因此顯微紅外光譜法難以識別該成分。相比之下，顯微拉曼光譜能夠獲取更小微區的數據，并識別TiO₂等無機化合物，而顯微紅外光譜在這些方面則難以實現。

圖4：用于mapping分析的第二層與第三層之間邊界區域位置

圖5：第二層與第三層之間邊界區域的拉曼光譜

本示例揭示了顯微紅外與顯微拉曼技術因空間分辨率與波數范圍的差異性，可在多層膜分析中實現互補信息采集。此外，針對易產生熒光干擾的塑料樣品，顯微紅外光譜相比拉曼光譜展現出更優的分析適用性。

因此，顯微紅外（μ-FTIR）和顯微拉曼（μ-Raman）分析耦合的多光譜方法，可以克服單光譜方法的粒徑限制、熒光干擾、波數范圍限制等問題，助力有機物、無機物及有機無機混合物的快速精準分析，提升定性分析的準確度。

三結論

本文介紹了使用AlRsight紅外拉曼顯微鏡綜合分析護發素產品的多層包裝材料的示例。結果表明，對于10μm以下的小區域和無機化合物的定性分析，顯微紅外光譜法存在局限性，而顯微拉曼光譜法則可作為有效補充。然而，多層薄膜中使用的許多塑料可能存在熒光效應，在分析這些塑料時，顯微紅外光譜法相較于顯微拉曼光譜法更為有效。

AlRsight紅外拉曼顯微鏡能夠在不移動樣品的情況下，對同一樣品的微小區域進行原位顯微紅外與顯微 mapping 成像對比分析，多維度直觀地呈現材料的成分分布，特別適用于多層薄膜開發與質量控制。

島津AlRsight紅外拉曼顯微鏡，無需移動樣品，同一區域“紅外拉曼雙劍合璧”，讓微觀世界的奧秘觸手可及！
