島津拉曼深度成像技術：食品包裝多層膜材料無損鑒定分析的利器
發布時間:2025-03-27 閱讀次數：238次
*顯微拉曼的深度掃描功能，在一定程度上得到樣品內部的信息*
近年來，食品包裝材料的分析在保障食品安全和質量方面發揮著關鍵作用，因而受到廣泛關注。拉曼光譜技術因其在識別化學成分、結構特性和潛在異物方面的高靈敏度和特異性，已成為表征食品包裝材料的有力工具。
島津AIRsight紅外拉曼顯微鏡是一款多功能的分析利器，它創新性地融合了傅里葉變換顯微紅外光譜技術與顯微拉曼光譜技術，為有機物、無機物及有機無機混合物的綜合分析提供了有力支持。該顯微鏡的優勢在于，它能夠在無需更換儀器的情況下對同一樣品進行測量，從而節省了大量時間和精力。而且，AIRsight顯微鏡能夠使用紅外和拉曼技術精確測量樣品的同一微小區域，從而獲取互補信息，顯著提升微區分析的深度與準確性。值得一提的是，島津AIRsight顯微鏡的拉曼模式支持深度掃描功能，非常適用于聚合物薄膜或玻璃等透明/半透明材料檢查。因?yàn)槔庾V使用的激光可穿透樣品內部，直接獲得各層的拉曼光譜，而無需切出薄膜截面的前處理。
本文以食品包裝材料的分析為例，對顯微拉曼深度測量與橫截面分析的結果進行對比。結果表明，深度測量能夠提供與橫截面分析同樣可靠的數據結果，且具有非破壞性的顯著優勢（無需切片獲取橫截面）。
一實驗方法
樣品：某食品包裝材料
前處理方法：兩種測量方法都使用了同一種食品包裝材料樣品，但制備方法有所區別。對于顯微拉曼深度測量，只需切割出小部分食品包裝材料；而對于橫截面分析，需使用切片機將食品包裝材料制備成多層膜薄片。
圖1：深度測量（左）所用樣品及其橫截面（右）
所用儀器：島津AIRsight紅外拉曼顯微鏡（選擇的拉曼激發波長為785nm）
二測試結果
1使用顯微拉曼法進行橫截面分析
首先，使用切片機將食品包裝材料制備成多層膜薄片，如圖3所示。

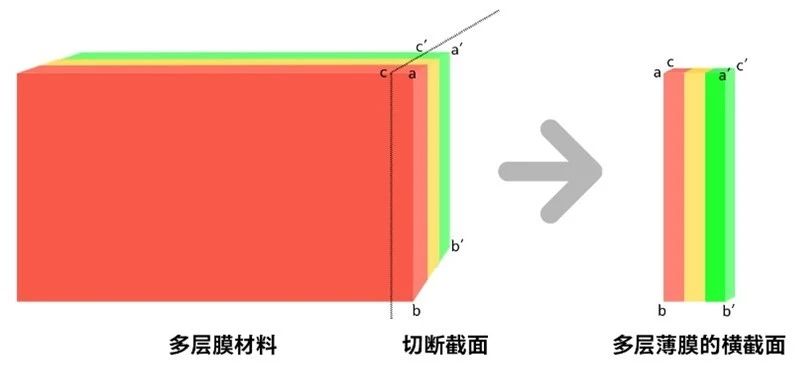

圖3：使用顯微拉曼法進行橫截面分析的示意圖
然后，使用100倍拉曼物鏡對多層膜樣品進行線掃描測量，以確定樣品中不同成分/層之間的邊界。借助光譜特征峰可實現層間界面的精確定位（如圖4所示），并結合軟件標配的長度測量功能進行各層厚度的測量。
圖4：線掃描測量獲得的成分分布（步長3 μm，61個測量點）
結果表明，樣品橫截面呈現七層復合結構，左右兩側呈現明顯的鏡像對稱分布特征。具體而言，如圖5所示，沿橫截面雙側由表及里依次為：
（1）表層聚對苯二甲酸乙二醇酯（PET），平均厚度為12 μm；
（2）聚對苯二甲酸乙二醇酯（PET）和二氧化鈦（TiO2）的混合物層（食品包裝行業的常用材料），每層厚度約為4 μm；
（3）尼龍（PA），每層厚度約為16 μm；
（4）中心的單層為聚丙烯（PP），厚度為105 μm。

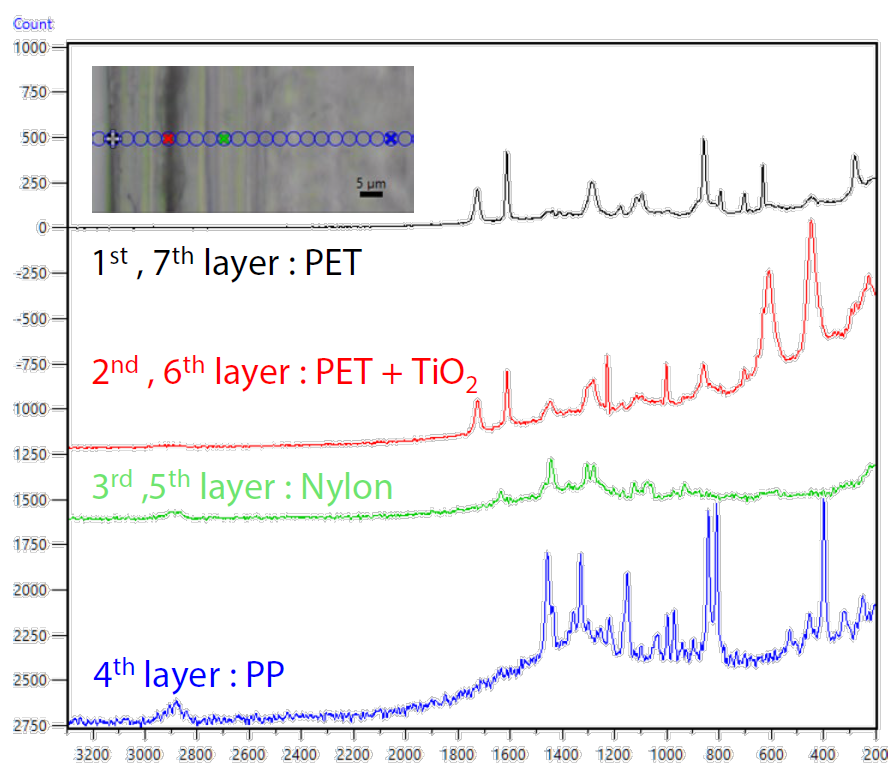

圖5：各層的拉曼光譜和長度測量結果
2使用顯微拉曼法進行深度測量分析
完成橫截面分析后，對樣品進行深度測量分析，無需進一步處理樣品（圖6）。

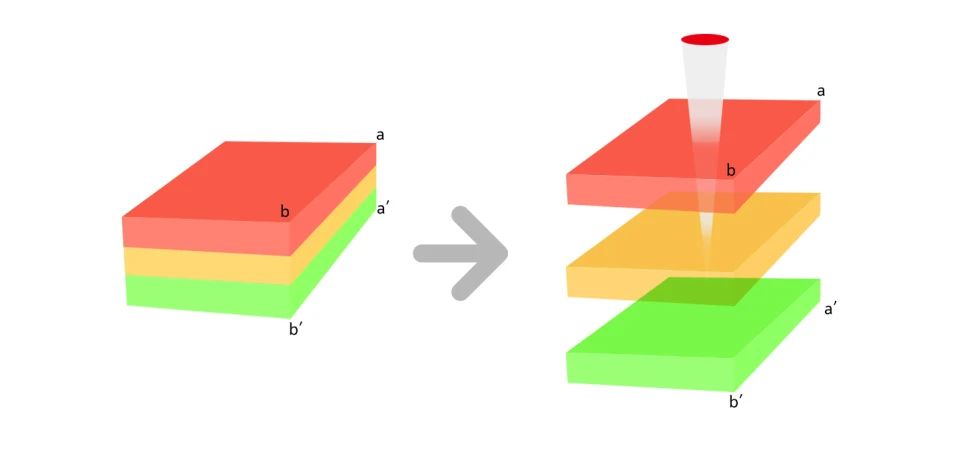

圖6：使用顯微拉曼法進行深度測量分析的示意圖
深度測量使用與橫截面測量相同的參數，以確保結果的可比性。根據mapping測量數據來生成化學圖像，可以使用峰面積、峰強度和峰強度比值等數據來創建化學圖像。在本例中，化學圖像根據純度創建，選擇中間 PP 層的光譜作為參考光譜。識別為PP 的區域以藍色表示，其它材料的區域則以其它不同顏色表示，從而清晰識別多個層/材料（圖7）。

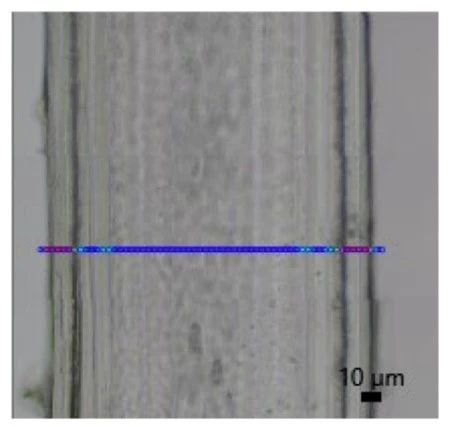

圖7：線深度掃描測量得到的樣品拉曼光譜和化學成像圖
深度測量與橫截面分析結果一致，證實了樣品中存在相同的不同聚合物層。因此，對于透明/半透明多層薄膜，拉曼測量無需切出薄膜截面的前處理，可以直接獲得各層的拉曼光譜，在一定程度上得到樣品內部的信息。
三結論
綜上所述，AlRsight 配備的深度掃描功能可用于檢查透明樣品，如食品包裝材料。它可以識別多層材料的成分分布并確定每層的厚度，非常適合包裝行業的質量控制，特別是在無法獲取橫截面的情況下。
本文內容非商業廣告，僅供專業人士參考。
