「解鎖」水凝膠材料力學性能的精準測試密碼
發布時間:2025-05-23 閱讀次數：166次
導讀
水凝膠憑借其高含水量、生物相容性和可調控的力學性能，在生物醫學、柔性電子、組織工程等領域展現出巨大潛力。在生物醫學領域，水凝膠的力學性能關乎其在組織工程中的適配性、在藥物緩釋中的穩定性；在柔性電子領域，水凝膠的彈性與耐疲勞性影響著柔性傳感器的靈敏度和使用壽命。然而，其復雜的粘彈性行為和多尺度結構特性，對材料測試提出了極高要求。
島津電子萬能試驗機憑借高精度、智能化的解決方案，成為破解水凝膠力學性能的關鍵工具。水凝膠的力學性能，包括拉伸強度、壓縮模量、剪切強度等，直接決定了其在實際應用中的性能表現。針對水凝膠的力學性能測試，島津提供了一系列全面、系統、高精度的測試設備和定制化服務。
【島津方案】
▍分析利器

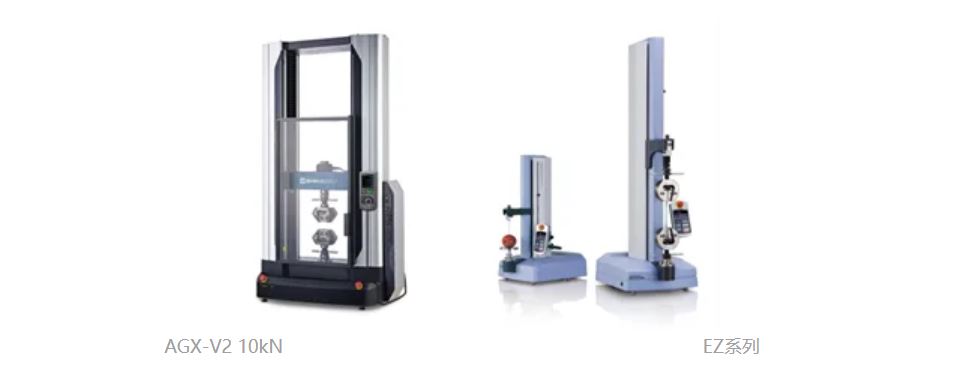

適用水凝膠力學測試的電子萬能試驗機型
產品特點
島津電子萬能試驗機在水凝膠力學測試中展現出多項技術優勢：
AGX-V2具有10kHz超高速采樣（0.1ms間隔）與最高±0.3%載荷精度，精準捕捉水凝膠的瞬時應力松弛或脆性斷裂；
EZ系列以單柱緊湊設計適配小型實驗室，支持0.001~1000mm/min寬速域，兼顧低速降解模擬與高速循環測試。
全系列均支持TRAPEZIUMX-V軟件多通道數據同步分析，兼容定制夾具，可系統性測定彈性模量、抗拉強度等關鍵參數。
▍應用案例分享
1拉伸測試
單一拉伸
單一拉伸測試是指在特定條件下，對水凝膠試樣施加一次持續穩定的拉伸載荷，直至試樣發生斷裂或達到預設的試驗終止條件，其原理是通過測量拉伸過程中施加的力和試樣的變形量，計算出應力-應變關系及相關力學性能指標，獲取水凝膠在單次拉伸過程中的力學性能參數，包括拉伸強度、斷裂應力、斷裂伸長率、彈性模量等。此模式常用于初步評估水凝膠的基本拉伸性能，了解材料在簡單拉伸工況下的力學行為。島津TRAPEZIUMX-V系列軟件提供了對應計算力學參量的選項，并能實現斷裂能的自動求算。
【三種柔性傳感器用水凝膠力學性能的測定】

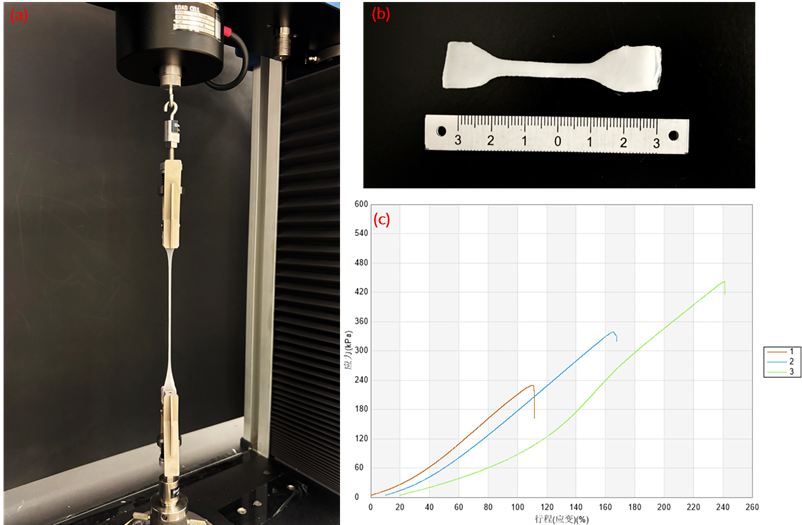

圖1 測試過程及結果：（a) 試驗過程；(b) 樣品圖；(c) 應力-行程應變曲線
表1 測試結果
方案特點
√ AGX-V2 10kN電子萬能試驗機采用0.5級高精度力傳感器（1/1000~1/100的精度測量范圍），位移精度可達±0.05%，可精準捕捉水凝膠在微小變形過程中的力學響應（如應力-應變曲線）。
√ 10N夾子式拉伸夾具采用杠桿和彈簧結構，能夠?qū)崿F(xiàn)夾口的開閉及夾持力調整，可輕松應對塑料、線材、橡膠等小力值材料。
循環拉伸
循環拉伸測試是水凝膠試樣反復施加拉伸和卸載的循環載荷，模擬材料在實際使用過程中可能經歷的多次應力變化情況。通過觀察和分析試樣在多個循環周期內的力學性能變化，研究材料的疲勞特性、彈性恢復能力以及長期耐久性等性能。島津TRAPEZIUMX-V系列軟件提供加載-卸載曲線所形成的能量自動積分方法并計算遲滯能和能量耗散系數，無需導出Excel表格再計算，具有操作簡單，使用方便的特點。
【高遲滯水凝膠拉伸性能的測定】

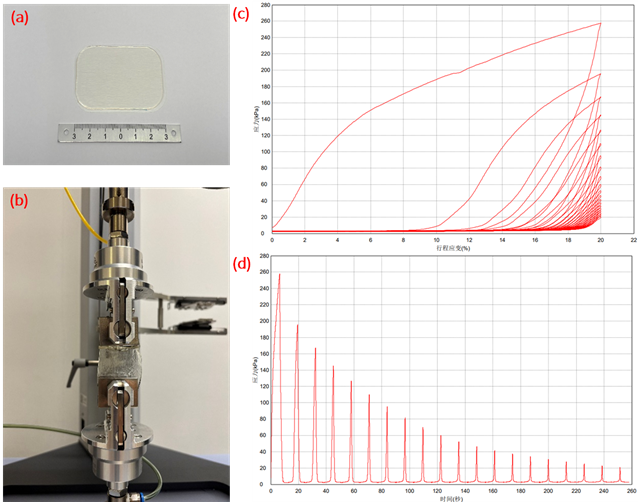

圖2 測試過程及結果：（a) 樣品圖；(b) 試驗過程；(c) 應力-行程應變曲線；(d) 應力-時間曲線

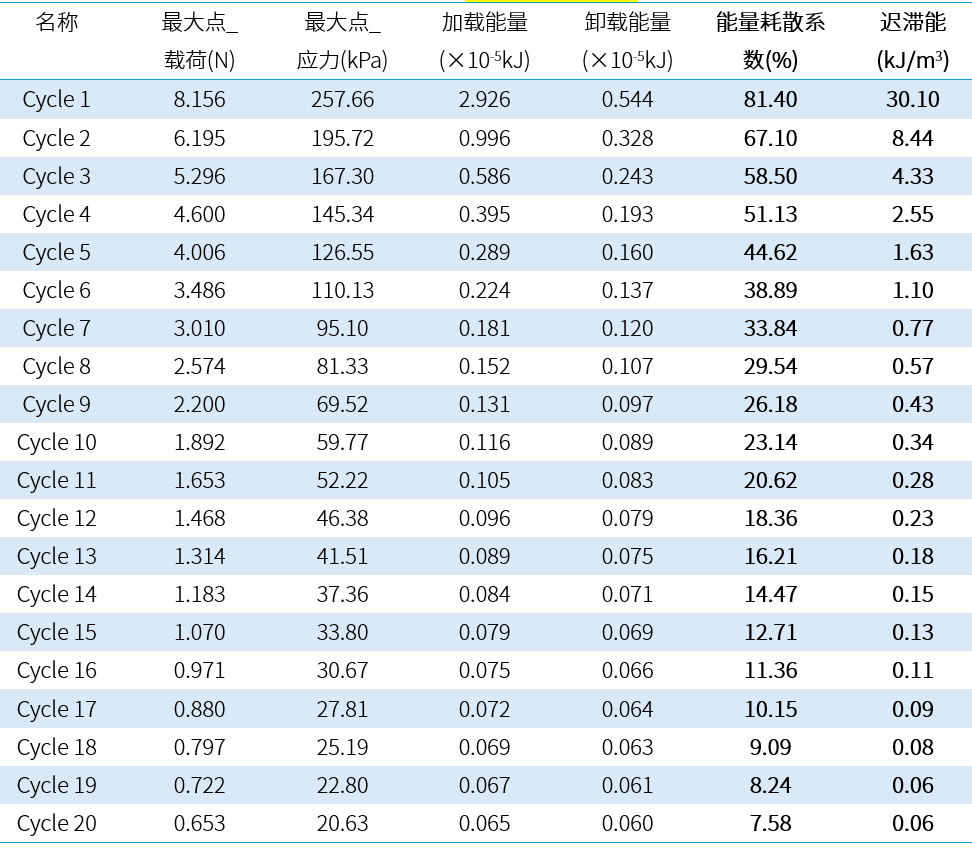

表2 測試結果（上下滑動展示）
方案特點
√ 島津AGS-X 10kN電子萬能試驗機測定精度高，確保測試結果的準確性和可靠性；
√ TRAPEZIUMX-V軟件功能強大，配置多類型試驗?zāi)K，可完成不同類型試驗并對指定位置進行數據分析。
控制拉伸
控制拉伸測試是一種更為精確和靈活的拉伸試驗方式，它通過實時監測和控制試樣在拉伸過程中的某個或多個關鍵參數（如應力、應變、位移等），使試驗條件始終保持穩定，以確保測試結果的準確性和可重復性。此試驗?zāi)K適用于對試驗精度要求較高的研究工作，如深入探究水凝膠材料的本構關系、研究材料在不同應力水平下的微觀結構演變等。
【人體水凝膠貼片控制拉伸測試】
圖3 水凝膠貼片測試：(a) 試驗過程；(b) 應力-行程應變曲線；(c) 行程應變-時間曲線
方案特點
√ 島津AGS-X 10kN電子萬能試驗機測量精度高，確保測試結果的準確性和可靠性。
√ TRAPEZIUMX-V軟件功能強大，配置控制模式，能對每段區間進行試驗方法設置。
2壓縮測試
水凝膠壓縮測試基于材料力學的基本原理，通過對水凝膠試樣施加軸向壓力，使其發生變形，同時測量所施加的力以及試樣的變形量，進而計算出材料的力學性能參數。島津TRAPEZIUMX-V系列軟件同樣也提供了單一壓縮、循環壓縮和控制壓縮測試模式，可以對水凝膠壓縮過程中的微小力和位移進行測定。

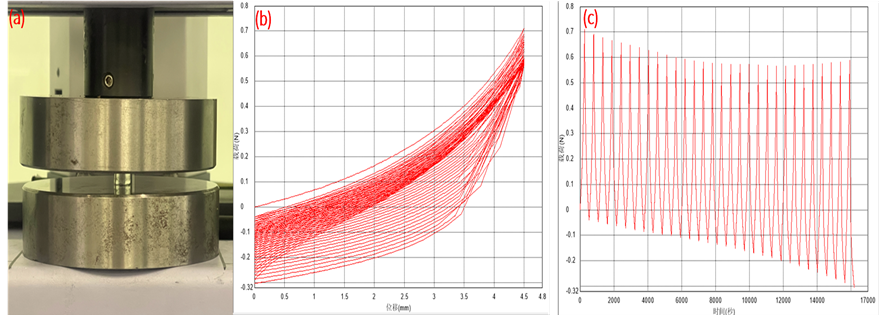

圖4 水凝膠壓縮測試：(a) 壓盤壓縮過程；(b) 載荷-位移曲線；(c) 載荷-時間曲線
方案特點
√ 島津AGS-X 10kN電子萬能試驗機測量精度高，確保測試結果的準確性和可靠性。
√ TRAPEZIUMX-V軟件功能強大，配置控制模式，能對每段區間進行試驗方法設置。
3剝離測試
水凝膠剝離測試是評估其界面粘附性能及斷裂韌性的關鍵方法，主要應用于生物醫學敷料、柔性電子器件等場景。測試通常采用180°剝離或90°剝離兩種方式，前者模擬柔性貼劑撕脫的實際工況，后者適用于剛性基材的界面分離。測試過程中需通過專用夾具固定試樣（如直條型或圓柱形水凝膠），確保剝離角度穩定，避免數據偏差。通過記錄剝離力-位移曲線，可計算界面粘附強度。

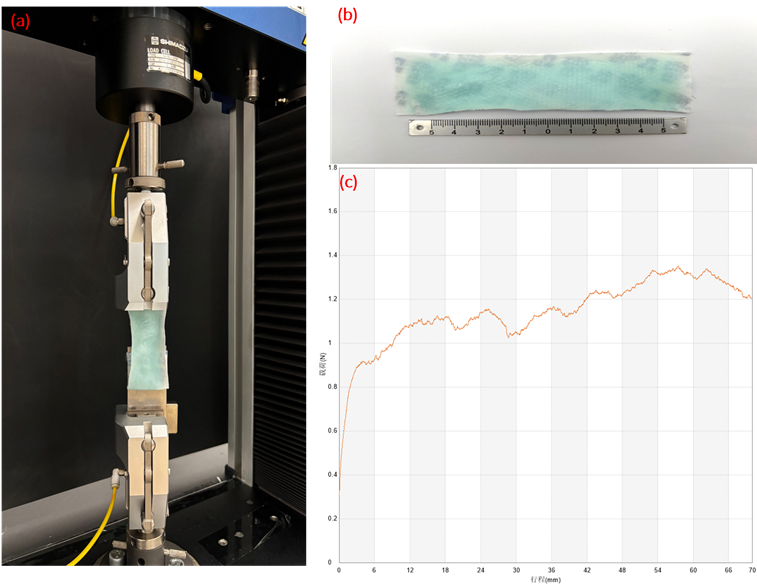

圖5 退熱貼180°剝離測試：(a) 剝離過程；(b) 退熱貼樣品；(c) 載荷-行程曲線
方案特點
√ AGX-V2 10kN電子萬能試驗機采用高精度力傳感器（0.5級），橫梁位移精度可達±0.05%，可精確獲得載荷-行程關系曲線。
√ TRAPEZIUMX-V系列軟件配置剝離模塊，可對指定區間計算獲得平均載荷、峰值、谷值等數據。
針對不同類型的水凝膠力學測試，島津還提供多類試驗夾具和多樣化的定制方案，能夠滿足各類標準對于水凝膠的測試需求。
【結語】
電子萬能試驗機為水凝膠力學性能測試提供了精準、可靠的解決方案。無論是探索新型水凝膠材料的性能，還是優化已有材料的應用，它都將助您一臂之力。如果您對水凝膠測試有任何疑問或需求，歡迎隨時聯系我們，讓我們一起開啟水凝膠材料研究的新篇章！
本文內容非商業廣告，僅供專業人士參考。
