生物藥不溶性顆粒圖像分析，島津神器DIA-10顯身手
發布時間:2021-03-12 閱讀次數：959次
隨著生物藥技術的不斷革新，蛋白類生物藥例如單抗、雙抗、ADC、融合蛋白等生物藥的發展也如火如荼。在蛋白類生物藥的研發、生產和存儲過程中，都有可能發生蛋白團聚而形成粒徑不同的聚集體，也可能在培養過程中大顆粒破裂成小顆粒，增加藥品中的顆粒數量，這都會對最終的產品造成影響。生物藥顆粒發生聚集，不僅會影響藥物效果，而且注射后還可能威脅人體健康。因此，評價生物藥中的顆粒物狀況對于保障藥物安全具有重要意義。
生物藥中不溶性顆粒法規要求和分析難點
《中國藥典》對混懸型注射液中原料藥物的粒徑有明確要求，藥物粒徑應控制在15 μm以下，含 15?20 μm(個別 20?50 μm)者，不應超過10%。除此之外，《中國藥典》和《生物制品檢驗技術操作規范》也規定了對注射液中不溶性微粒的測試方法，即光阻法和顯微計數法，但是這兩種方法也存在局限性，如藥物顆粒數量和粒徑分布計數不便，需人工識別，無法有效獲知顆粒粒形等信息。島津動態顆粒圖像分析系統iSpect DIA-10可彌補以上不足，不僅可獲知顆粒粒度信息，還能直接觀察顆粒物的粒形狀況，并獲得顆粒物的數量濃度。光阻法、顯微計數法和DIA-10測試顆粒物對比如下表1所示。

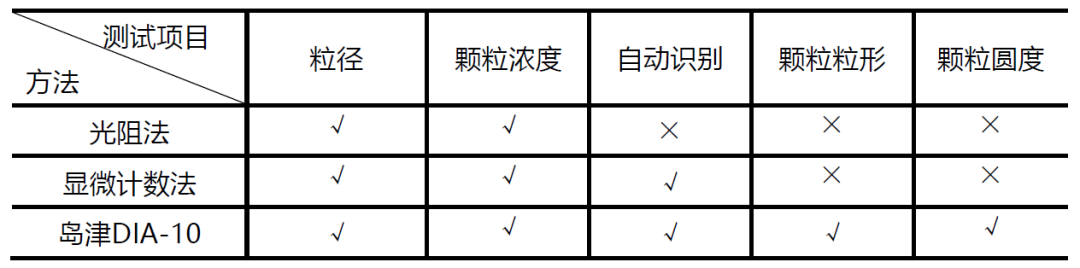

表1. 光阻法、顯微計數法和DIA-10對比表
DIA-10到底是何方神器
下面就由小編帶大家了解一下
生物藥中不溶性顆粒檢測的神秘面紗！
島津神器DIA-10
島津動態顆粒圖像分析系統iSpect DIA-10采用微量池技術對顆粒進行測試，通過讓顆粒通過狹窄的成像區域來提高圖像采集效率，幾乎能夠捕獲所有顆粒，能可靠地對顆粒進行檢測。此外，iSpect DIA-10能測量最小體積為50μL的樣品，可應對稀缺樣品的測定。

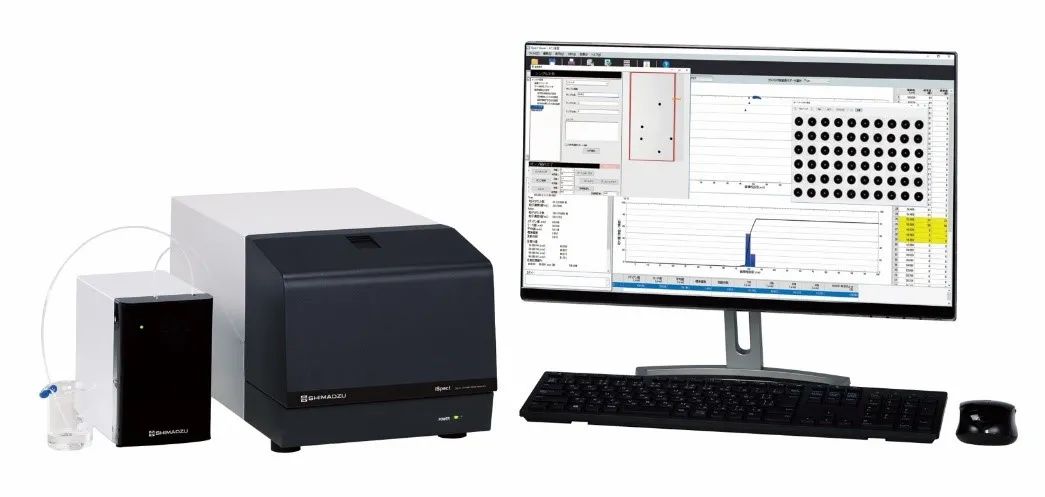

島津動態顆粒圖像分析系統iSpect DIA-10
案例分享
案例1單抗樣品中不溶性顆粒分析
取適量供試品使用0.9%氯化鈉注射液溶解，搖勻后，使用移液槍直接吸取樣品溶液，插入iSpect DIA-10儀器進樣口后自動測試。

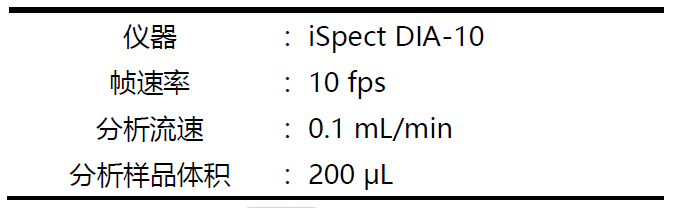

表1. iSpect DIA-10分析條件
儀器軟件可以給出每個樣品顆粒的粒徑，并可按照多種條件進行篩選排列，如面積等效直徑、費雷德（Feret）直徑、周長、長寬比、圓度、最大長度等。使用iSpect DIA-10對單抗藥物樣品所含顆粒的形狀和顆粒數濃度進行分析，可給出所有測試顆粒的面積等效直徑及其他參數。該單抗樣品中的顆粒圖像見圖1。

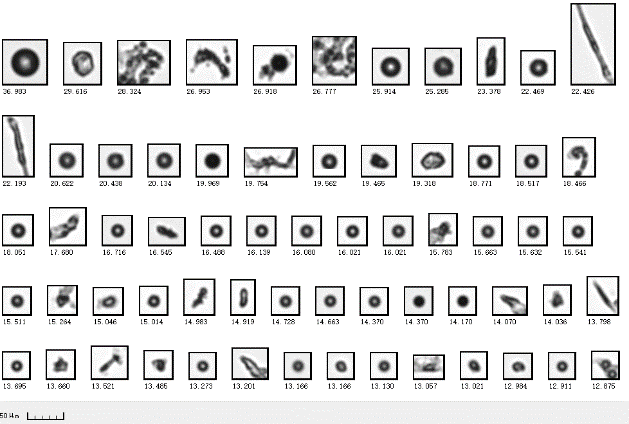

圖1. 單抗藥物樣品顆粒圖像
實驗結果顯示，該單抗樣品顆粒形狀比較規則，大部分均為圓形，同時存在少量粒徑較大且形狀不規則的顆粒。經統計，顆粒數濃度為9257個/mL。
選擇顆粒的圓度和面積等效直徑來繪制散點圖和直方圖，如圖2所示。其中縱坐標圓度（Circularity）表示顆粒圓形的程度，橫坐標為顆粒的面積等效直徑，圓度越接近1表示顆粒越圓。

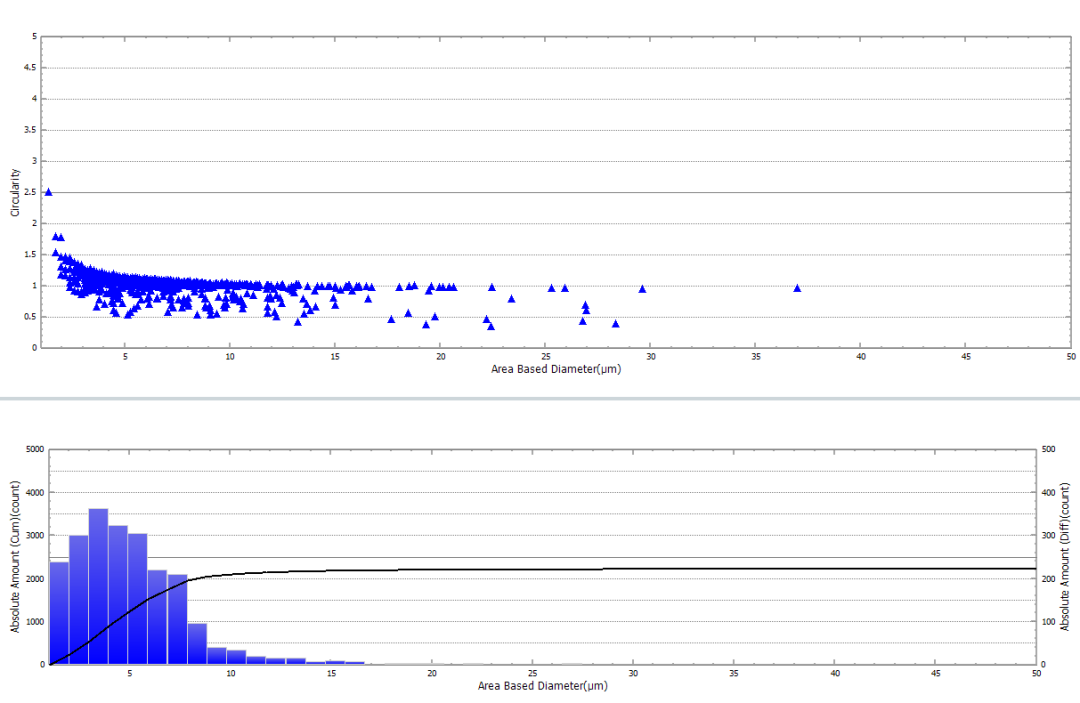

圖2. 單抗樣品顆粒圓度-面積等效直徑分布圖（上圖）和粒徑分布圖（下圖）
案例2融合蛋白樣品顆粒分析
取適量融合蛋白樣品使用超純水稀釋并搖勻后，使用移液槍直接吸取樣品溶液，插入iSpect DIA-10儀器進樣口后自動測試，測試條件見表2，樣品顆粒圖像和粒徑分布圖分別見圖3和圖4。

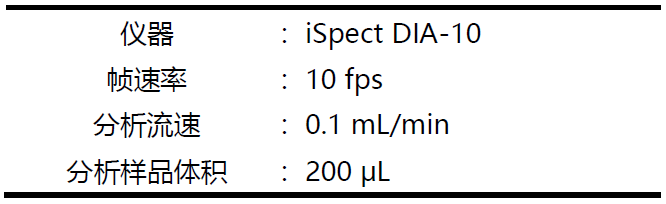

表2. 融合蛋白樣品測試條件

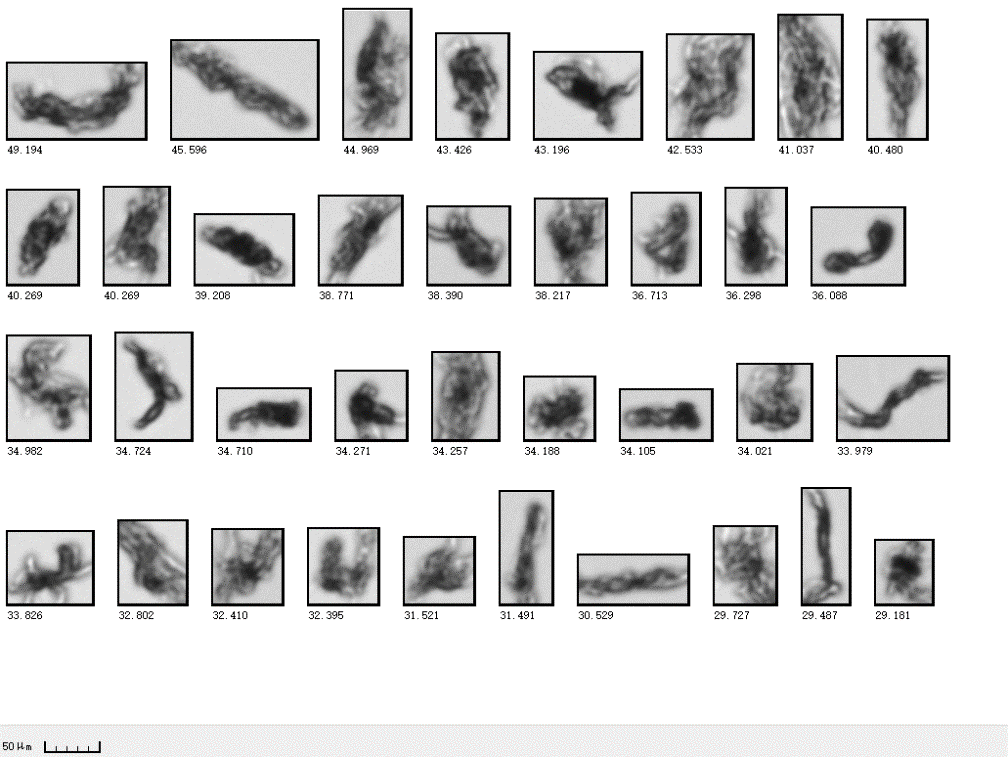

圖3. 融合蛋白樣品顆粒圖像
圖4. 單抗樣品顆粒圓度-面積等效直徑分布圖（上圖）和粒徑分布圖（下圖）
從粒形圖和顆粒面積等效直徑-直徑分布圖可以得知樣品的顆粒大部分為形狀不規則的粒子，且同時存在少量粒徑大的顆粒。經統計，樣品的顆粒數濃度為4.69×107個/mL。
結論
島津iSpect DIA-10動態顆粒圖像分析系統，可高效的對生物樣品所含顆粒進行快速分析，在獲取顆粒尺寸、形狀的統計值以及顆粒數濃度信息的同時，客戶根據需求可以對樣品中不同粒形的顆粒進行統計分析，實現對生物樣品中顆粒的形狀、顆粒數濃度和成分識別的綜合分析，為生物藥的研發提供助力。
撰稿人：付睿峰
